Compreendendo máquinas e processos de agrupamento: funções, técnicas e comparações com encalhe

O que é uma máquina de agrupamento?

UM Máquina de agrupamento é um dispositivo industrial projetado para torcer automaticamente vários fios de arame - tipicamente vazios de cobre ou cobre enlatado - em um único cabo uniforme. Esse processo de torção, conhecido como agrupamento, é fundamental na indústria de fabricação de fios e cabos, pois aprimora a resistência mecânica, flexibilidade e desempenho elétrico do produto final.

Como funciona
A função principal de uma máquina de agrupamento é girar vários fios em alta velocidade em torno de um eixo central, entrelaçando -os em um pacote coesivo. Ao contrário da torção simples, que pode envolver apenas dois fios, o grupo envolve vários fios (às vezes dezenas) sendo combinados em um padrão helicoidal consistente. Esse processo garante que o cabo final mantenha propriedades elétricas uniformes e durabilidade em todo o seu comprimento.

Principais características das máquinas de agrupamento modernas
Torção de alta velocidade: as máquinas modernas operam em alta velocidade para atender às demandas de produção industrial. Apesar do movimento rápido, eles mantêm o desempenho estável de trabalho, garantindo precisão e repetibilidade em todos os lote.

Versatilidade: eles são capazes de lidar com cabos de arame de vários tamanhos, tornando -os adaptáveis ​​para diferentes requisitos de produção - da fiação eletrônica fina a cabos industriais maiores.

Sistemas de controle avançado: equipados com componentes elétricos importados e interfaces intuitivas na tela de toque, essas máquinas permitem fácil operação, monitoramento e ajustes. Isso reduz o tempo de configuração e o erro humano.

Baixo ruído e manutenção: projetado para eficiência, eles produzem ruído operacional mínimo e são projetados para manutenção conveniente, aprimorando o ambiente de trabalho e reduzindo o tempo de inatividade.

Design ecológico: muitas máquinas de agrupamento são finalizadas com tintas verdes e não tóxicas que são amigas de pessoas e ambientalmente seguras-uma consideração importante nas instalações de fabricação modernas.

Aplicações
Máquina de agrupamento são usados ​​extensivamente em indústrias como:

Fabricação de cabos elétricos

Produção de fiação automotiva

Telecomunicações

Sistemas de fiação aeroespacial

Em todos esses setores, o agrupamento consistente de arame é crucial para garantir a integridade do sinal, a durabilidade física e a facilidade de instalação.

Qual é o processo de agrupamento?

O processo de agrupamento é um método de fabricação usado principalmente na produção de fios e cabos elétricos, onde vários fios de fios condutores - tipicamente cobre ou cobre enlatados - são torcidos em um único pacote uniforme. Essa técnica aprimora a resistência mecânica, flexibilidade e condutividade do produto final do fio, tornando -o adequado para uma ampla gama de aplicações elétricas, desde a fiação doméstica até os cabos industriais complexos.

Propósito de agrupar
O grupo serve a vários propósitos críticos:

Flexibilidade aprimorada: um monte de fios finos é mais flexível do que um único fio sólido da mesma área de seção transversal. Isso facilita o roteamento e a instalação do fio, especialmente em ambientes apertados ou móveis.

Desempenho elétrico aprimorado: os fios presos têm melhores propriedades de transporte de corrente em condições dinâmicas. Embora a condutividade elétrica em si não aumente significativamente, a capacidade do fio de suportar vibrações e movimentos mecânicos sem quebrar melhorar.

Uniformidade e eficiência: o grupo garante um padrão de torção consistente e o diâmetro do fio, essencial para manter a qualidade e a confiabilidade em grandes lotes da produção de cabos.

Como funciona o processo de agrupamento
O processo de agrupamento começa alimentando vários fios de fio de cobre vazios ou enlatados em uma máquina de agrupamento de alta velocidade. As principais funções desta máquina incluem:

Torção automática: os fios são torcidos juntos em um padrão helicoidal. O número de torções por metro pode ser controlado com base nas necessidades de aplicativos.

Manuseio de tamanho variável: essas máquinas são capazes de processar fios de vários diâmetros, tornando -os versáteis em diferentes linhas de produtos.

Operação de alta velocidade: as máquinas de agrupamento modernas são projetadas para produção de alta velocidade, permitindo que os fabricantes atendam à demanda em larga escala com eficiência.

Tecnologia avançada de agrupamento
Contemporâneo máquinas de agrupamento estão equipados com recursos que melhoram a confiabilidade e a facilidade de uso:

Componentes elétricos importados: esses componentes garantem maior precisão, durabilidade e capacidade de resposta, geralmente operados por meio de uma interface de tela de toque intuitiva.

Operação de baixo ruído: projetado para reduzir as emissões acústicas, os Buncários Modernos criam um ambiente de trabalho mais seguro e confortável.

Design ecológico: o uso de componentes verdes, seguros para humanos e com eficiência energética alinham com os crescentes regulamentos ambientais e de segurança.

Manutenção fácil: a arquitetura de máquina simplificada permite manutenção rápida e tempo de inatividade reduzido.

Aplicações de fios agrupados
Os fios agrupados são onipresentes nas indústrias elétricas e eletrônicas. Eles são usados ​​em:

Cabos de energia

Fiação de áudio/vídeo

Arnês de fiação automotiva

Cabos de transmissão de dados

Cabos flexíveis para aparelhos

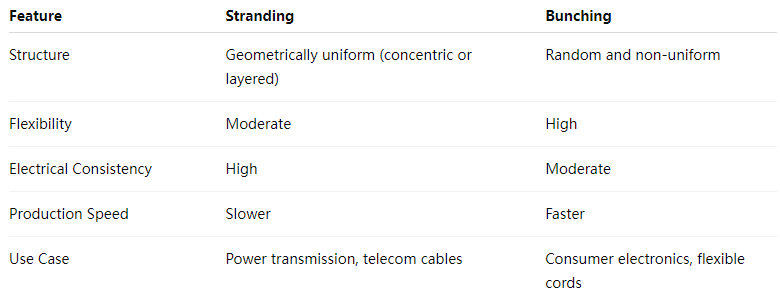

Qual é a diferença entre encadeamento e agrupamento?

O ADVADO and Buching são dois processos essenciais na fabricação de fios e cabos, principalmente ao trabalhar com cobre com várias feiras ou fios enlatados. Enquanto ambos envolvem a combinação de vários fios individuais em um único condutor maior, eles diferem significativamente na estrutura, objetivo e método. A compreensão dessas diferenças é crucial para selecionar o processo certo, dependendo dos requisitos elétricos, mecânicos e de produção do aplicativo.

1. Definição e propósito
Ajuste é o processo de torcer vários fios de arame em um padrão geométrico preciso, geralmente seguindo uma estrutura concêntrica ou em camadas. Seu principal objetivo é produzir um condutor com propriedades mecânicas consistentes, flexibilidade e desempenho elétrico uniforme.

O agrupamento, por outro lado, envolve os fios de arame torcendo aleatoriamente sem um layout geométrico rigoroso. Esse método é mais rápido e normalmente usado quando a flexibilidade é mais importante que a uniformidade estrutural.

2. Diferenças estruturais
Condutores encalhados
Esses condutores são organizados em um padrão específico - geralmente camadas concêntricas (por exemplo, 7, 19 ou 37 fios). O alinhamento exato fornece características elétricas equilibradas e melhora a durabilidade sob estresse mecânico.

Condutores agrupados
Em fios agrupados, os fios são torcidos juntos em nenhum padrão fixo. Os fios podem se cruzar aleatoriamente dentro do pacote, resultando em menos simetria, mas maior flexibilidade.

3. Desempenho elétrico e mecânico
Stranding
O layout uniforme dos fios presos garante resistência e capacitância consistentes. Isso torna os condutores encalhados ideais para aplicações que exigem alta confiabilidade e características elétricas precisas, como na distribuição de energia ou nas telecomunicações.

Agrupando
Os fios agrupados podem mostrar pequenas inconsistências no desempenho devido à falta de regularidade geométrica. No entanto, eles são amplamente utilizados em cordões flexíveis, cabos eletrônicos e situações em que o condutor passará por flexão repetida.

4. Processo de produção e equipamento
Máquinas projetadas para encalhe operam com camadas controladas e rotação sincronizada para manter o padrão necessário. Isso torna o ajuste um processo um pouco mais lento, mas mais controlado.

Máquinas de agrupamento , como o descrito nas informações fornecidas, são projetadas para velocidade e estabilidade operacional. Eles torcem vários fios em alta velocidade, com menos preocupação com o arranjo geométrico. Essas máquinas acomodam fios de vários tamanhos, usam componentes elétricos avançados para operação baseada em tela e são projetados para baixo ruído e manutenção fácil.

5. Aplicações
O scranding é comumente usado em:

Cabos de energia

Cabos de dados e comunicação

Fiação automotiva onde a resistência à vibração é fundamental

O grupo é normalmente encontrado em:

Cabos de alimentação

Fiação eletrônica e de eletrodomésticos

Cabos de alto -falante
